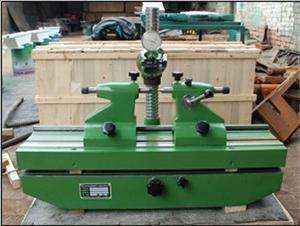

齿轮跳动检查仪用于检查6级或6级以下精度圆柱，圆锥外齿和齿轮及蜗轮蜗杆的径向跳动或端面跳动。
齿轮跳动检查仪使用范围：本仪器主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差，△Fr同时也可以用于测量回转类零件的径向跳动误差。导轨面采用磨削后刮研工艺，精度高，美观耐用。
|
被测齿轮模数0.3-2mm1-6mm |
齿轮最大直径150-2mm300mm |
1-6mm |
|
测架转动范围±0° |
指示表分度值0.001mm |
0.3mm-2mm |
|
仪器示值变化在10次测量过程中不大于下列规定 测光滑表面 测齿轮: ▲不用杠杆1μm ▲用杠杆2μm▲不用杠杆3μm |
定做:可加长、加高 |
|
齿轮跳动检查仪的使用：
安置在仪器底座上的台面，可胶林手轮通过齿条传动机构作纵向移动，并借助胶木螺母固定之。在台面上的左右奇顶针架可沿台面上基面作纵向移动，并可用胶木螺帽固定。顶针松开胶木螺钉后可在顶针架孔内移动。在右顶针架上还可用胶胶木螺钉紧固顶针后借助于手柄作弹簧顶针用。转动升降螺母，可使测量座连同测量支架和千分表沿立柱上下移动。使测头与被测表面接触或离开。并用胶木螺钉使之固定在适当的部位。松开固紧螺钉测量支架可相对于测量座在垂直平面内做±900的转动。表架可利用手柄抬起或放下。
